산업, 상업 및 가계 전기 시나리오에서 CT 에너지 미터는 고정밀 측정, 대규모 전류 측정, 지능형 모니터링 및 장기 안정성으로 인해 에너지 관리를위한 핵심 도구가되었습니다. 그러나 설치 프로세스의 세부 사항에 대한 표준화 및주의는 장비 성능을 최대화 할 수 있는지 직접 결정합니다.

이 기사는 CT 에너지 미터를 효율적으로 설치하고 디버깅하고 숨겨진 위험을 피하고 에너지 효율을 향상 시키며 기술적 이점을 실제 가치로 변환 할 수있는 방법을 깊이 분석하는 7 가지 주요 단계에 중점을 둡니다!

1 단계 : 올바른 표현형 선택 - 환경 적응은 효율적인 운영의 기초입니다.

CT 에너지 미터는 일반적으로 두 가지 방식으로 설치됩니다. 매달린 및 레일 장착

교수형 유형 : 넓은 분포 캐비닛 또는 독립적 인 벽 설치에 적합하며, 열 소산 성능이 우수하고 유지 보수가 용이합니다. 공장 및 변전소와 같은 산업 시나리오에서 일반적으로 사용됩니다.

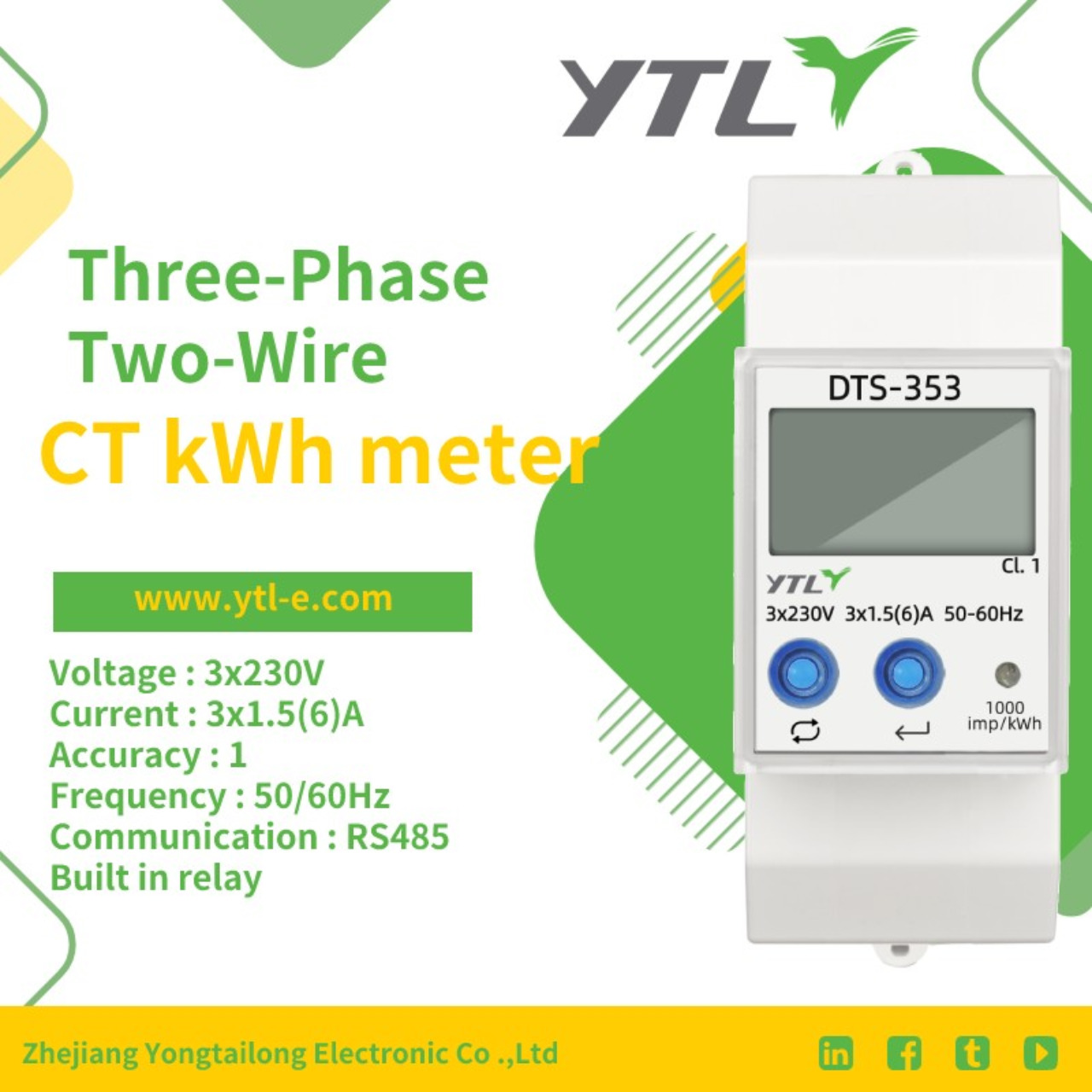

레일 타입 : 크기가 크기는 표준 35mm 레일에 직접 내장되어 공간이 제한된 스마트 전기 상자 또는 가계 분포 캐비닛에 적합하여 설치 효율이 50%이상 증가합니다.

2 단계 : 현재 변압기와 정확하게 일치 - 0.5% 미만의 오류율의 키

전류 변압기 (CTS)의 선택은 측정 정확도에 직접적인 영향을 미치며 두 가지 원칙을 따라야합니다.

범위 매칭 : 현장의 하중 전류를 기반으로 CT 사양을 선택하십시오. 예를 들어, 실제 피크 전류가 500A 인 경우 과부하로 인한 측정 왜곡을 피하기 위해 600 : 5A 변압기를 사용하는 것이 좋습니다.

정확도 수준 : 정밀도가 0.5 이상인 CT는 에너지 미터의 오차로 조정 된 제어를 보장하고 전체 시스템 정확도는 1.0 레벨 표준에 도달해야합니다.

0.5 레벨 CT를 강조하는 이유는 무엇입니까?

정밀 변압기가 낮은 경우, 에너지 미터 자체의 정확도가 높더라도 전체 시스템 오류가 여전히 2%를 초과하여 월 평균 전기 요금에서 큰 오류가 발생할 수 있습니다! CT 에너지 미터와 일치하는 고정밀 CT 체계는 정확한 측정을 보장합니다.

3 단계 : 비율 설정 - 데이터 만들기의 핵심 작동 "진실을 말하십시오"

CT를 설치 한 후에는 에너지 미터 매개 변수 인터페이스에서 CT 변환 비율 (예 : 600 : 5A)을 입력해야합니다. 작동 지점 :

명판 정보 확인 : 변환 비율은 수동 입력 오류를 피하려면 CT 본체 레이블과 일치해야합니다.

CT 미터는 변환 비율을 설정하기위한 비밀번호 보호 기능이 있습니다. 비밀번호를 올바르게 입력 할 때만 승인되지 않은 직원이 실수를하지 않도록 변환 비율을 설정할 수 있습니다.

4 단계 : 배선 사양 - 위상 서신 결정 시스템 신뢰성 결정

배선 오류는 가벼운 경우의 측정 편차와 심각한 경우의 단락 위험을 초래할 수 있습니다! 엄격하게 따라야합니다.

전압 및 전류상은 일대일에 해당합니다. A 상 전압 라인은 A 상 CT에 연결되고 B 및 C상은 위상 오정렬을 피하기 위해 동일합니다.

단자 압력 조임 : 토크 스크루 드라이버를 사용하여 터미널 압력이 표준 (일반적으로 0.5 ~ 0.8n · m)을 충족하여 접촉이 열악한 CT 개방 회로를 유발하지 않도록합니다.

CT 에너지 미터 안전 설계 :

색상 코드 안내 : 배선 단자는 노란색, 녹색 및 붉은 색상을 사용하여 ABC를 3 단계로 구별하고 오해의 위험을 줄입니다.

5 단계 : 통신 구성 - 지능형 관리의 "마지막 마일"연결

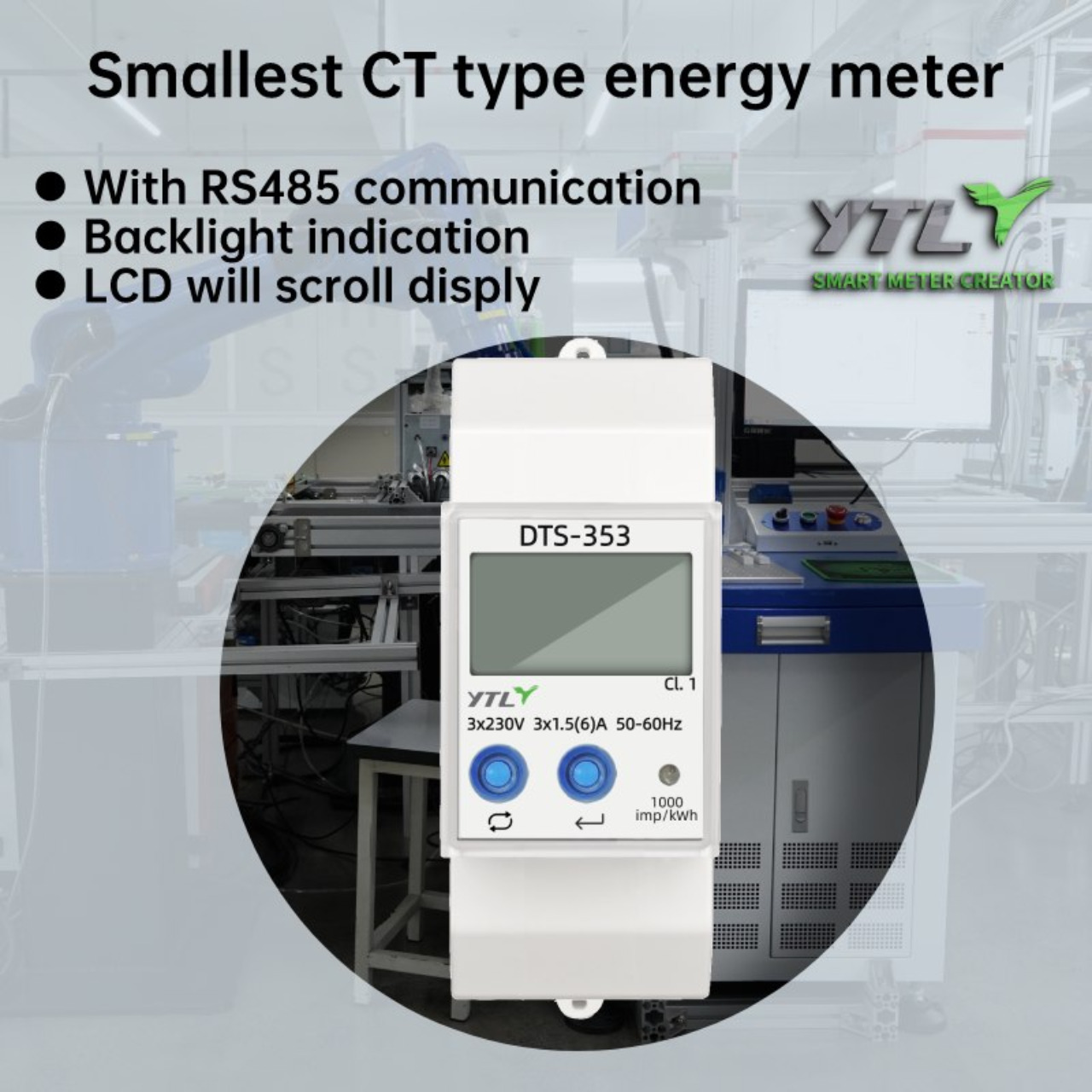

RS485 통신을 지원하는 CT 에너지 미터는 다음 구성을 완료해야합니다.

배선 사양 : RS485는 Shielded Twisted Pair를 채택하고 A/B 라인 시퀀스가 ​​호스트와 일치하며 120 Ω 터미널 저항기가 버스의 양쪽 끝에 설치됩니다.

프로토콜 매칭 : Modbus RTU 및 DL/T645와 같은 통신 프로토콜을 설정하여 상부 컴퓨터 시스템과 원활하게 통합됩니다.

사물 인터넷에서 CT 에너지 미터의 장점 :

클라우드 데이터 동기화 : 에너지 관리 플랫폼에 연결 한 후 전기 부하 및 전력 계수와 같은 주요 표시기를 실시간으로 볼 수 있습니다.

원격 미터 읽기 : 매일/월간/연간 전기 소비 보고서를 자동으로 생성하여 수동 판독 비용의 90%를 절약합니다.

6 단계 : 안전 수용 - 숨겨진 위험을 제거하기위한 궁극적 인 방어선

전원을 켜기 전에 세 가지 점검을 수행해야합니다.

단열성 테스트 : 500V Megohmmeter를 사용하여 회로의 단열 저항을 측정하여 값이 10m Ω보다 큰지 확인하십시오.

접지 검증 : PE 보호 접지선 와이어 저항 ≤ 4 Ω, 번개 타격 및 누출 위험을 방지합니다.

위상 검증 : 위상 검출기를 사용하여 전압이 CT 극성과 일치하는지 여부를 확인하십시오.

7 단계 : 전원 켜기 디버깅 - 시스템의 전체 기능적 작동 확인

전원이 켜진 후 프로세스에 따라 확인하십시오.

기본 기능 : 화면이 전압, 현재, 전력 및 기타 데이터를 일반적으로 표시하는지 여부.

통신 테스트 : 실시간 데이터는 상부 컴퓨터 또는 모바일 앱을 통해 읽히려면 통신 안정성을 확인합니다.

측정 관찰 : CT 미터의 펄스 표시등이 정상적으로 깜박이는지 확인하십시오.

CT 에너지 미터는 전기 요금 감사 자일뿐만 아니라 기업이 비용을 절감하고 효율성을 높이기위한 "스마트 뇌"이기도합니다. 설치 단계에서 전기 시스템에 장기 가치를 주입하기 위해 고정밀, 유지 보수 및 강력한 통신 CT 에너지 미터를 선택하십시오!
