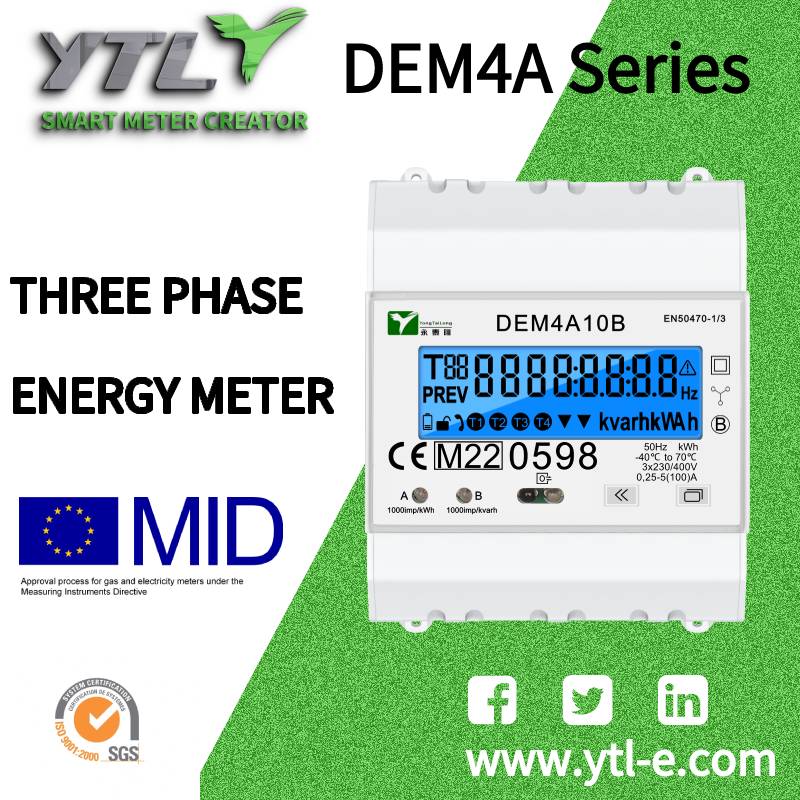

상업용 및 산업용 전력 계측 부문에서 시스템은 주로 공급되는 전압 등급에 따라 고전압(HV) 계측과 저전압(LV) 계측으로 분류됩니다. 고전압 계량은 일반적으로 중전압(MV, 예를 들어 10kV, 20kV, 35kV) 및 그 이상의 전압 레벨에서 측정하는 것을 의미하며, 저전압 계량은 배전 전압 레벨(예: 400V, 480V, 415V)에 적용됩니다. 코어미터링 장치로서, 3상 에너지 미터 이 두 시나리오 사이에는 기술 계획, 지원 장비 및 관리 목표에 있어 체계적인 차이가 있습니다. 본 논문은 이들의 차이점을 분석하고 전문적인 구성 통찰력을 제공하는 것을 목표로 합니다.

I. 핵심 차이점: 기술적 본질 및 응용 목표

저전압 측정 : 직접 또는 저전압 변류기를 통해 배전 단자의 전력 소비를 측정합니다. 낮은 전압 수준과 직관적이고 유연한 기술 솔루션이 특징인 이 회사의 핵심 목표에는 내부 에너지 비용 할당, 정교한 에너지 효율성 관리 및 장비 모니터링이 포함됩니다.

고전압 계량 : 측정을 위해 1차 시스템의 고전압 및 대용량 전류를 표준 2차 신호로 변환하려면 고전압 전압 변압기(VT) 및 전류 변압기(CT)를 사용해야 합니다. 매우 안정적이고 정확한 시스템 통합을 중심으로 시스템 안전에 대한 매우 높은 요구 사항을 부과하는 동시에 전력망 회사와의 거래 정산을 위한 법정 또는 표준 측정 지점 역할을 주로 수행합니다.

II. 고전압 검침(무역 정산지점) 구성 방식

정확성, 신뢰성, 규제 준수를 최우선으로 하는 체계적인 프로젝트입니다.

1. 핵심 구성 요소

• 고정밀 수익 측정기 : 다음과 같은 광범위하고 고정밀 3상 스마트 미터를 선택하십시오. 클래스 0.5S(IEC 62053-22) 또는 클래스 0.2 필수 기능에는 타임 스탬프가 있는 이벤트 기록(예: 저전압, 저전류, 위상 손실, 역상 시퀀스)뿐만 아니라 관세 관리, 수요 측정, 데이터 동결 및 원격 통신 기능이 포함됩니다.
• 고정밀 측정용 변압기 : 시스템 정확성의 초석. CT 및 VT의 정확도 등급은 에너지 미터의 정확도 등급과 일치해야 하며 일반적인 선택은 다음과 같습니다. 클래스 0.2 or 0.2S (IEC 61869) . CT 비율 선택은 경부하 측정 오류를 방지하기 위해 사용자의 정상 부하가 정격 전류의 30%-100% 내에서 작동하도록 보장해야 합니다.
• 독립 계량 캐비닛/인클로저 : 계량 VT/CT 보조 회로, 에너지 계량기 및 정션 박스는 독립적이고 밀봉 가능한 계량 캐비닛에 설치되어야 하며 계량 체인 독립성과 데이터 보안을 보장하기 위해 보호 및 모니터링 회로로부터 엄격하게 격리되어야 합니다.
• 보조 회로 요구 사항 : VT 2차 전압 강하를 최소화하기 위해 단면적이 충분한 전용 전선을 사용하십시오. 모든 단자는 단단히 고정되고 밀봉되어야 합니다.

2. 배선 시스템 및 선택

• 3상 3선 시스템 : 2개의 VT와 2개의 CT를 활용하여 중성선이 없는 3상 3선 전원 공급 시스템(중압 및 고전압 시나리오에서 일반적)에 적용 가능합니다.
• 3상 4선 시스템 : 3개의 VT와 3개의 CT를 사용하는 중성선이 있는 3상 4선 시스템에 적합합니다.
• 주요 미터 선택 참고 사항 : 계기의 배선 방식(3선/4선)은 변압기 배선 방식 및 시스템 구성과 엄격하게 일치해야 합니다.

III. 저전압 검침(내부 에너지 관리) 구성 방식

저전압 계측 솔루션은 데이터 수집 및 가치 마이닝을 기반으로 하는 다목적 솔루션입니다.

1. 핵심 구성 요소

• 다기능 스마트 미터 : 선택 클래스 1.0 또는 클래스 0.5 삼상 미터 관리 요구 사항을 기반으로 합니다. 기본적인 계량 기능 외에도 전력 품질 매개변수(고조파, 플리커, 전압 강하/상승), 고밀도 부하 프로필 기록, 수요 측정 및 제어, 다양한 통신 인터페이스와 같은 기능을 우선시합니다.
• 저전압 변류기 : 부하 전류가 미터의 직접 연결 제한(일반적으로 60-100A)을 초과할 때 적용됩니다. 정확도 등급 클래스 0.5 권장됩니다. 선택은 또한 범위 적응의 원칙을 따라야 합니다.
• 커뮤니케이션과 통합 : 통신 프로토콜이 중요합니다. 산업 표준 Modbus 외에도 다음과 같은 프로토콜에 대한 지원을 평가합니다. DLMS/COSEM(글로벌 유틸리티 표준) , IEC 61850(대형 변전소용) , 또는 M-Bus (유럽 건축 표준) 시스템 통합 및 향후 확장 요구 사항을 충족합니다.

2. 일반적인 애플리케이션 계층

• 주 수신선 계량 : 전사적 전력 소비 모니터링(에너지, 수요, 역률, 전력 품질)을 달성하기 위해 최고 수준의 다기능 계량기를 설치합니다.
• 구역/하위 항목 측광 : 공조, 조명, 공정 장비 등에 대해 독립적인 계량을 구현합니다. 통신 일관성이 보장된다면 비용 효율적인 "경제적 등급" 다기능 계량기를 선택할 수 있습니다.
• 중요 장비 계량 : 고전력, 가변 주파수 또는 고조파 발생 장비의 경우 미터 선택은 동적 응답 특성과 고조파 측정 기능을 강조해야 합니다.

IV. 선택 및 구성에 대한 보편적인 원칙

1. 정확도 체인 매칭 원리 : 계량 시스템의 전체 오류는 가장 정확하지 않은 구성 요소에 의해 결정됩니다. 계기, CT 및 VT의 정확도 등급이 조정되었는지 확인하십시오.
2. 범위 적응 원리 : 최적의 정확도 범위 내에서 작동을 유지하려면 장기간 작동 부하를 중심으로 변압비를 선택해야 합니다.
3. 기능적 적절성 및 미래지향적 원칙 : 구성이 부족하거나 과도하게 구성되지 않도록 하세요. 미래의 데이터 애플리케이션(예: 에너지 효율성 분석, 탄소 회계)을 위해 통신 대역폭과 데이터 저장 용량을 확보하세요.
4. 규정 준수 원칙 : 고전압 정착점 체계는 현지 규정 및 유틸리티 기술 요구 사항을 완전히 준수해야 합니다. 저전압 내부 계량 체계는 내부 데이터 인식 및 감사 가능성을 보장해야 합니다.

결론: 정확한 측정부터 데이터 가치 강화까지

고전압 및 저전압 계량은 전력 가치 사슬에서 에너지 계량기의 뚜렷한 역할을 나타냅니다. 전자는 공정 거래 및 규제 준수를 보장하는 정확한 중재자 역할을 하는 반면, 후자는 에너지 효율성 개선 및 관리 최적화를 추진하는 데이터 엔진 역할을 합니다.

계량기 제조업체의 경우 고전압 수익 계량 시스템(변압기 및 캐비닛 통합 포함)부터 저전압 IoT에 이르기까지 포괄적인 솔루션을 제공할 수 있는 능력 스마트 미터 클러스터는 다양한 시장에 서비스를 제공하는 초석입니다. 더 깊은 경쟁력은 이러한 두 가지 데이터 흐름 계층을 통합하여 규정 준수 정산부터 에너지 효율성 통찰력에 이르기까지 고객에게 엔드투엔드 부가 가치 서비스를 제공하는 데 있습니다.

사용자에게 전문적인 구성 계획은 장비 조달 이상의 의미를 갖습니다. 이는 무형의 전력 소비를 가시적이고 관리 가능하며 최적화 가능한 디지털 자산으로 전환하여 지속 가능한 운영과 경쟁력 강화를 위한 견고한 데이터 기반을 마련하는 첫 번째 단계입니다.
