최근 전기 자동차(EV)의 급속한 대중화와 함께 빠른 에너지 보충을 위한 핵심 인프라인 DC 충전 파일(급속 충전 파일)이 그 기술 구성 및 작동 원리에 대해 광범위한 관심을 끌고 있습니다. 핵심 구성 요소 중, DC 에너지 미터 충전 과정에서 중추적인 역할을 하는 필수적인 계량 장치 역할을 합니다. DC 충전 파일에 기존 AC 에너지 미터 대신 전용 DC 에너지 미터를 장착해야 하는 이유를 이해하려면 충전 원리, 미터링 정확도, 상업 운영을 포함한 다양한 관점에서 심층적인 분석이 필요합니다.

1. AC-DC 변환의 충전 원리에 따라 측정 지점이 결정됩니다.

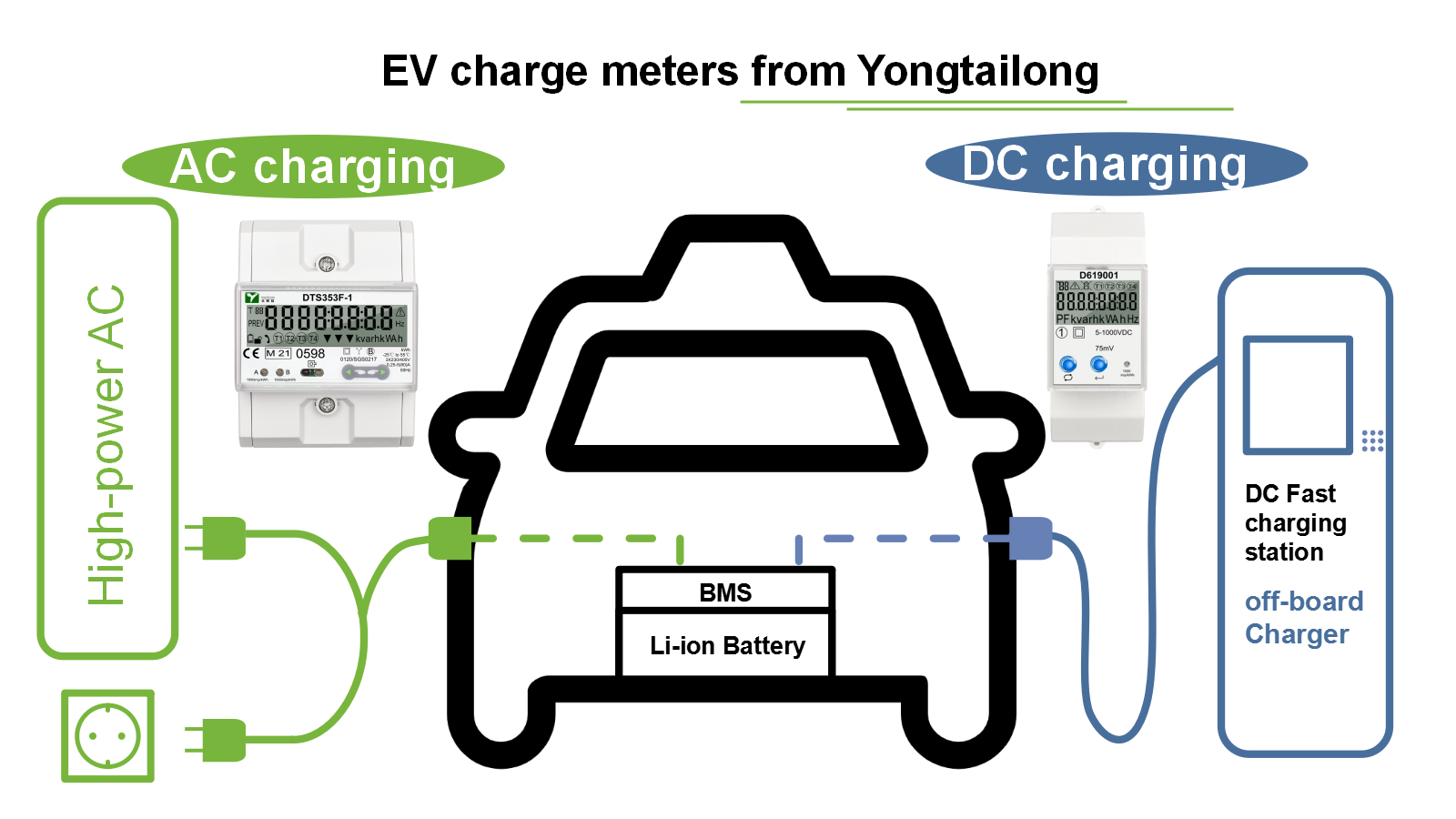

DC 충전 파일의 기본 기능은 전기 에너지를 다양한 형태로 변환하고 전송하는 것입니다. 그리드에서 충전 파일로 공급되는 전력은 교류(AC)인 반면, EV 전원 배터리는 직류(DC)를 수용하고 저장합니다. 따라서 충전 파일의 내부 구조에서는 먼저 정류기, 전원 모듈 등 AC/DC 변환 장치를 활용하여 입력 AC를 배터리의 전압 및 전류 특성에 맞는 DC로 변환해야 합니다. 이 변환 과정을 거쳐야 전기 에너지가 EV의 충전 인터페이스로 전달됩니다. 이러한 변환 후 계량에 AC 에너지 계량기를 사용하는 것은 여과 후 정수된 음용수의 양을 측정하기 위해 원수 계량기를 사용하는 것과 마찬가지로 잘못된 것입니다.

DC 에너지 미터는 정류기 뒤의 DC 출력 회로에 직렬로 연결되어 배터리에 충전되려는 변환된 DC 에너지를 직접 측정합니다. 이러한 '에너지가 소비되는 곳에서 계량'이라는 원칙은 계량 대상과 실제 소비되는 에너지 간의 일관성을 보장하여 공정한 계량을 위한 물리적 기반을 마련합니다.

2. 공정한 거래결제 및 높은 정확성 확보를 위한 필수요건

상업용 운영 시설로서 충전 파일의 에너지 계량 데이터의 정확성은 운영자와 소비자 모두의 경제적 이익에 직접적인 영향을 미칩니다. DC 충전은 일반적으로 높은 전력, 짧은 충전 시간, 높은 단일 충전 비용을 특징으로 하므로 측정 정밀도에 대한 요구 사항이 매우 엄격합니다.

DC 에너지 미터 DC 매개변수를 측정하기 위해 특별히 설계되고 교정되었습니다. 추가 변환 없이 DC 전압과 전류를 직접 측정할 수 있어 전력 및 누적 에너지 소비량을 계산하고 중간 링크에서 발생하는 측정 오류를 최소화합니다.

또한 EV 충전 프로세스는 배터리 관리 시스템(BMS)에 의해 동적으로 규제되므로 전압과 전류가 크게 변동됩니다(예: 전류의 범위는 수 암페어에서 수백 암페어까지 다양할 수 있음). 전문 DC 에너지 미터는 고선형성 전류 센서(예: 폐쇄 루프 홀 센서 또는 정밀 션트)와 고속, 고정밀 ADC(아날로그-디지털 변환기)를 사용하여 이러한 특성을 수용하도록 설계되었습니다. 우수 넓은 다이내믹 레인지에 걸친 미터링 정확도. 세류 충전부터 최대 전력 충전까지 전체 충전 과정에서 정확성을 유지하는 것은 소비자 신뢰를 구축하고 합의 분쟁을 피하기 위한 핵심 기술 보장입니다. 이는 또한 정적 측정에 대한 IEC 62053-41과 같은 국제 표준에 명시된 명확한 표준과 함께 글로벌 도량형 규정에 지정된 보편적 요구 사항이기도 합니다. DC 에너지 미터 .

3. 시스템 모니터링 및 지능형 관리를 위한 데이터 기반

최신 DC 충전 파일의 운영 관리는 기본 충전 기능을 넘어 지능과 네트워킹으로 발전했습니다. 이 과정에서 DC 에너지 미터는 최종 에너지 소비량 판독 이상의 기능을 제공합니다. 정밀 측정 장치로서 출력 전압, 출력 전류, 순간 전력 및 전력 품질(리플 등)을 포함하여 DC 측의 주요 전기 매개변수를 실시간으로 모니터링할 수 있습니다.

이러한 실시간 데이터는 충전 파일의 지능적인 관리를 위한 "감각 시스템"을 형성합니다. 운영 관리 플랫폼은 이 데이터를 활용하여 충전 프로세스의 안정성을 평가하고 필요한 결함 진단 및 조기 경고(예: 과전압 또는 과전류가 감지된 경우 보호 종료 트리거)를 수행할 수 있습니다. 더 중요한 것은 이러한 데이터가 스테이션의 여러 충전 건 간의 동적 전력 분배를 실현하고, 충전 곡선을 최적화하여 배터리 수명을 연장하고, 정교한 에너지 효율성 분석을 수행하고, 미래 V2G(Vehicle-to-Grid) 양방향 에너지 흐름 시스템의 계량을 준비하는 데 중요한 기반이 된다는 것입니다. DC 에너지 계량기가 제공하는 정확한 DC 측 데이터가 없으면 충전 파일은 단지 "블랙박스" 액추에이터로만 작동하여 안전성, 경제적 효율성 및 지능 수준이 크게 저하될 수 있습니다.

결론

사용의 필요성 DC 에너지 미터 DC 충전 파일은 핵심 AC-DC 작동 원리, 공정 거래 결제에 대한 엄격한 요구 사항 및 지능형 운영 관리에 대한 심층적인 요구 사항에 따라 공동으로 결정됩니다. DC 에너지 미터는 공정한 충전을 위한 '표준 척도'일 뿐만 아니라 시스템의 안전하고 안정적인 작동을 보장하는 '모니터' 역할을 하며, 더욱 중요하게는 미래 지능형 충전 생태계를 지원하는 '데이터 초석' 역할을 합니다. 초고속 충전(>350kW) 및 심지어 메가와트 수준의 충전을 향한 고속 충전 기술의 발전으로 인해 더 높은 전력 수준과 더 복잡한 작동 조건에서 DC 에너지 계량기의 정확한 계량 및 높은 신뢰성이 점점 더 중요해지고 대체할 수 없게 될 것입니다.
